概述

引言：从 PLM 上线前的 NAS 文件共享，到双工厂统一账号与异地备份

本 成都经纬机械NAS案例 完整记录了 成都经纬机械研发文件管理 项目从 2015 年起持续十年的演进路径。成都经纬机械制造有限公司与四川科朗工业自动化设备有限公司分别位于成都与广汉，两家公司有跨工厂研发文件共享、CAD 工作目录、统一账号权限、PLM 运行保护与异地数据备份需求。

群晖 NAS 在客户 PLM 上线前已经部署。随着 PLM、双工厂与数据容量逐步发展，整体架构演进为：成都 NAS 承载研发与业务文件，广汉 NAS 提供本地文件服务与异地副本，两地使用统一 LDAP 账号与一致的 ACL 权限逻辑；PLM 运行于 UIS 超融合平台的 Windows 虚拟机中，通过云祺软件备份并存入 NAS；成都到广汉的选定工作目录则通过 ZetoBackup 哲托备份软件执行异地备份。

本案例为真实客户项目，客户已同意公开企业全名与实地照片。案例用于展示我们在 NAS 供货、存储规则、文件迁移、权限设计、备份方案与长期运维方面的项目能力；NAS 供货、目录规则、权限设计、文件迁移、备份与长期运维均按项目范围报价，不属于免费软件或免费数据迁移服务。

一、客户背景

1.1 成都经纬机械制造有限公司

• 地址： 成都市武侯区科技园武科西二路
• 业务方向： 机械制造与自动化设备相关研发与生产
• 研发团队： 40 余人
• 数字化现状： 已全面实施 PLM，研发中心是数字化建设的重要推动力量
• 本公司服务时间： 自 2015 年前后持续提供 NAS 与运维服务

客户公开报道《走进重点企业｜经纬机械：蝶变，从制造到"智造"》显示，在研发中心推动下，企业已全面实施 PLM，仓储二维码系统是数字化实践之一。该公开信息与本案例中的 PLM 与研发数据管理背景相互印证。

1.2 四川科朗工业自动化设备有限公司

• 地址： 四川省德阳市广汉市小汉镇团结村 1 社 2#
• 角色定位： 本项目中作为广汉工厂 / 分支站点
• 网络连接： 与成都经纬机械通过 SDWAN 连接
• NAS 角色： 配置本地群晖 NAS，承载广汉本地文件访问、统一身份认证与成都业务目录的异地副本

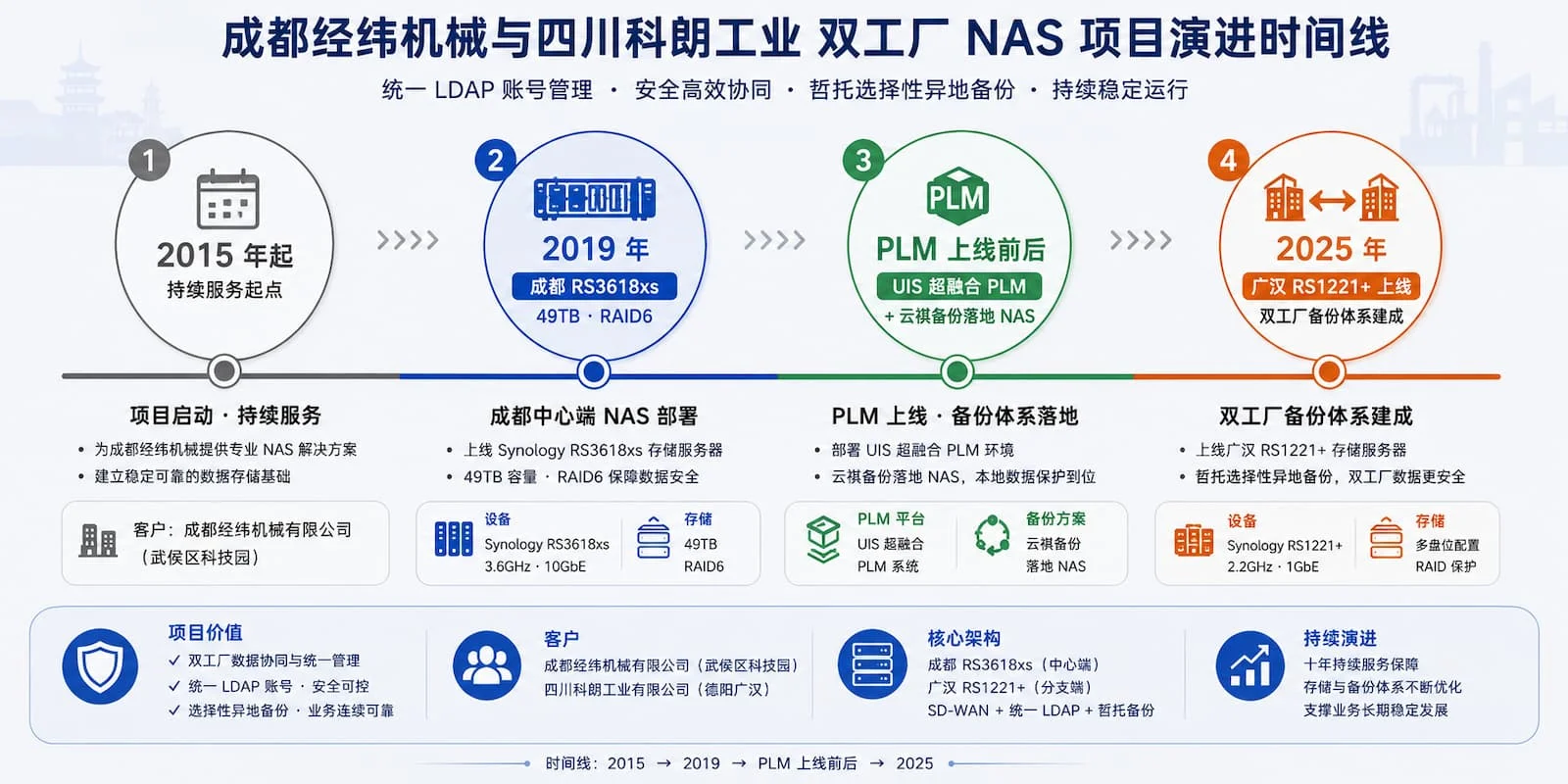

二、项目演进时间线

时间	事项	作用
约 2015 年起	持续提供群晖 NAS 与运维服务	建立长期服务关系与文件管理基础
2019 年	成都配置 RS3618xs	承载研发工作目录与企业文件共享
PLM 上线前	NAS 已投入使用	先形成集中存储与共享基础
PLM 上线后	PLM 运行在 UIS 超融合 Windows 虚拟机	管理产品数据与研发流程
PLM 上线后	云祺软件备份 PLM 虚拟机并存入 NAS	为 PLM 虚拟机提供独立备份落地点
2025 年	广汉增加 RS1221+	双工厂备份体系建成：分厂本地存储 + 跨工厂异地业务副本投运
2025 年后	完成首次本地播种与夜间增量任务	降低大容量数据经 SDWAN 首次传输压力

时间线说明：客户并不是用 NAS 替换 PLM，而是先部署文件基础设施，再让 NAS 与 PLM、虚拟化备份与双工厂协作长期并存。2025 年广汉 RS1221+ 上线，双工厂备份体系建成——跨工厂统一身份、PLM 虚拟机备份与异地业务副本三条数据流齐备。

三、项目面临的六大实际问题

3.1 研发团队需要稳定的 CAD 工作文件共享目录

成都经纬机械与广汉四川科朗均有 CAD 工作文件共享目录。工程师需要在工厂局域网内访问工作图纸与项目资料，而正式历史图纸进入 PLM 又受业务流程与管理员权限限制——意味着 NAS 工作区、待归档资料与 PLM 正式数据之间必须有清晰边界。

3.2 历史图纸进入 PLM 由管理员统一操作

客户的历史图纸归档流程由一名授权管理员执行，普通研发人员的历史资料归档需通过管理员统一入口。这有助于控制正式数据入口质量，意味着 NAS 工作区到 PLM 正式区之间需要清晰的交接节点与状态字段。

3.3 两个工厂需要一致的账号与 ACL 权限

如果成都和广汉分别维护账号，员工跨站点使用时容易出现账号重复、密码不一致与权限漂移。网络中断时，广汉仍需要本地文件访问与本地账号认证能力——这是 LDAP统一账号案例 设计的核心驱动。

3.4 PLM 虚拟机需要独立备份

PLM 运行在 UIS 超融合平台的 Windows 虚拟机中。除了 PLM 应用自身的数据管理，还需要对虚拟机进行备份并落地到独立 NAS 存储。

3.5 成都数据量大于广汉，无法简单全量镜像

成都 RS3618xs 可用容量约 49TB，广汉 RS1221+ 可用容量约 29TB。目标端容量更小，异地任务必须选择关键工作目录，把目标空间用于不可替代的业务资料，而不是把源 NAS 所有内容无差别复制。

3.6 SDWAN 既要承担业务连接，也要承担夜间备份

如果备份全天占用带宽，会影响正常上网与业务访问。首次几十 TB 数据若直接走 SDWAN，时间与稳定性也难以控制——需要兼顾首次大容量传输与日常增量同步两类场景。

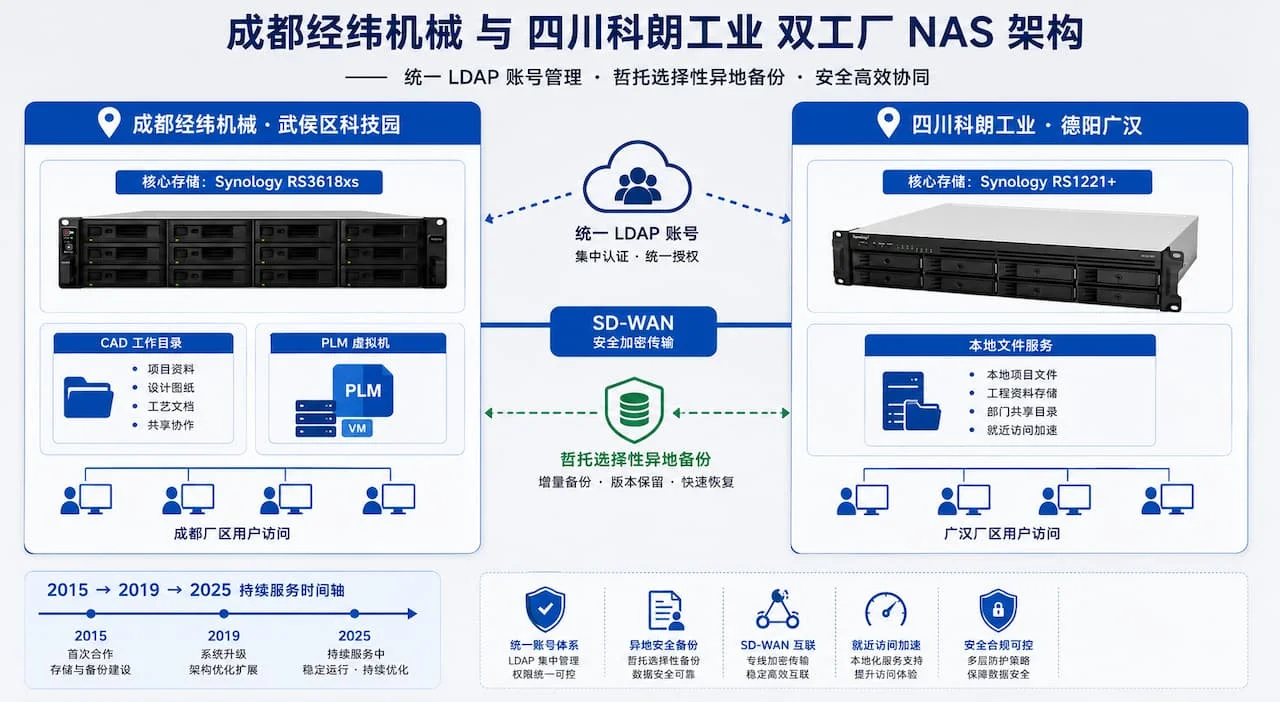

四、双工厂总体架构

成都经纬机械制造有限公司
  ├─ 研发团队 40 余人
  ├─ CAD 工作文件共享目录
  ├─ 群晖 RS3618xs
  │   ├─ 11 × 6TB 硬盘
  │   ├─ RAID6
  │   ├─ 可用空间约 49TB
  │   └─ 1 块 SSD 缓存
  ├─ LDAP Provider
  ├─ UIS 超融合平台
  │   └─ Windows 虚拟机中的 PLM
  └─ 云祺备份 PLM 虚拟机 → NAS
                    │
                    │ SDWAN
                    │ ZetoBackup 选择性目录备份
                    ↓
四川科朗工业自动化设备有限公司（广汉）
  ├─ CAD 工作文件共享目录
  ├─ 群晖 RS1221+
  │   ├─ 4 × 16TB 企业硬盘
  │   ├─ RAID6
  │   ├─ 可用空间约 29TB
  │   └─ 2 块 SSD 缓存
  └─ LDAP Consumer

架构中的四条数据路径需要清楚区分：

1. CAD 与研发工作文件 — 在各自 NAS 共享目录中使用
2. 正式历史图纸 — 由授权管理员整理并存入 PLM
3. PLM 虚拟机 — 由云祺软件备份并落地 NAS
4. 成都选定的工作与业务目录 — 由哲托备份软件同步到广汉 NAS

第 3 条与第 4 条路径在数据流上协同：云祺负责"PLM 虚拟机备份产生"（落地成都 NAS），哲托负责"备份目录异地传输"（同步到广汉 NAS）。两个软件、一条 3-2-1 备份链路。注意：成都 NAS 与广汉 NAS 之间是按业务目录与备份目录的选择性同步，不是整机全量镜像关系。

五、成都 RS3618xs 配置

成都经纬机械的 RS3618xs 于 2019 年配置：

项目	配置
型号	Synology RackStation RS3618xs
硬盘	11 块 6TB 硬盘
RAID	RAID6
可用空间	约 49TB
SSD 缓存	1 块
主要用途	CAD 工作目录、企业文件共享、备份数据落地

成都端容量较大，既有不可替代的业务工作目录，也有日常保存的软件安装包或镜像。异地保护时按业务价值筛选目录，避免低价值数据占满广汉目标空间。本节同时也是 群晖RS3618xs案例 在制造业 49TB 级 RAID6 部署的实际记录。

六、广汉 RS1221+ 配置

广汉四川科朗于 2025 年增加 RS1221+：

项目	配置
型号	Synology RackStation RS1221+
硬盘	4 块 16TB 企业硬盘
RAID	RAID6
可用空间	约 29TB
SSD 缓存	2 块
主要用途	广汉本地文件服务、LDAP Consumer、成都业务目录异地副本

RS1221+ 目标容量小于成都 RS3618xs，项目采用选择性业务目录备份。本节同时也是 群晖RS1221+案例 在分厂 29TB 级 RAID6 部署的实际记录。

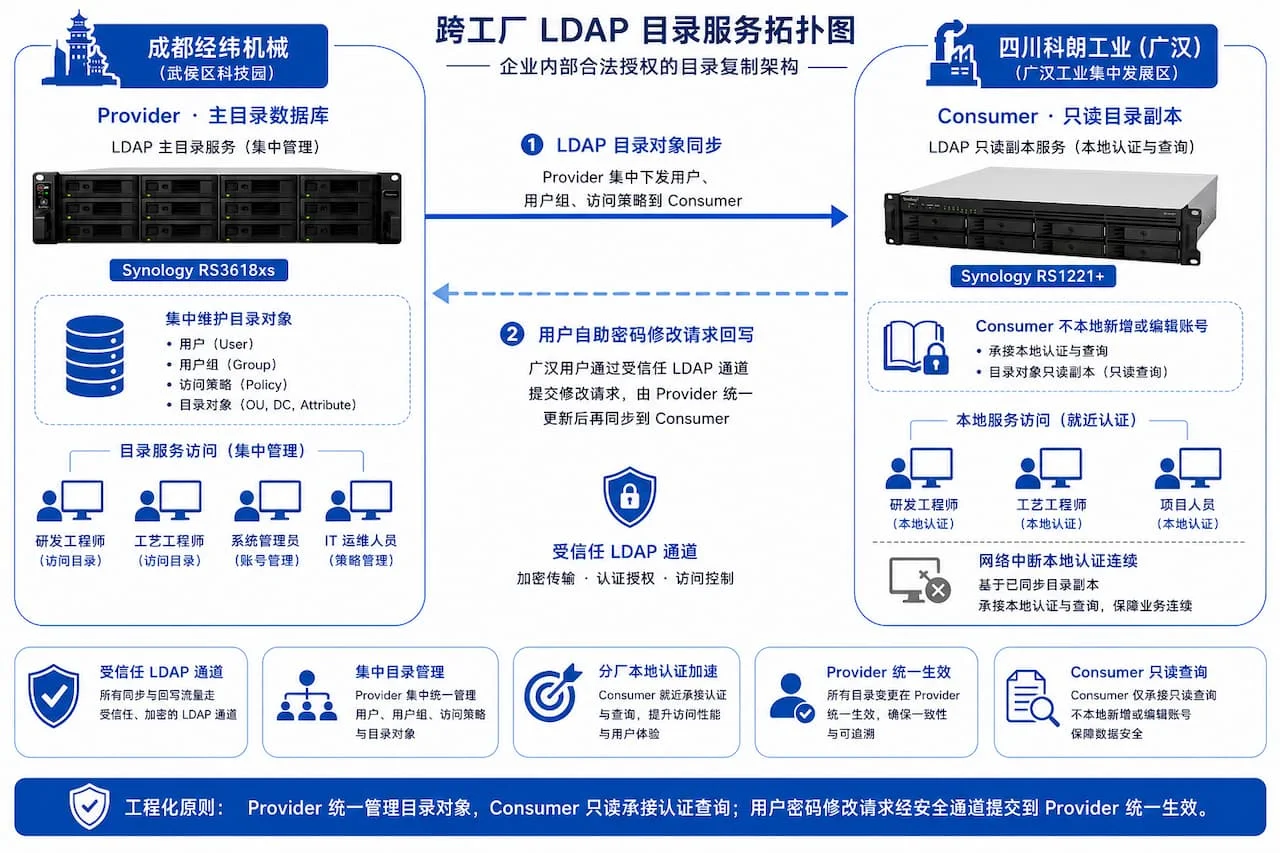

七、统一 LDAP 账号与 ACL 权限设计

7.1 成都：LDAP Provider

成都 NAS 作为 Provider 服务器，负责集中管理 LDAP 账号信息。账号新增、调整与停用在统一体系中处理，减少两个工厂分别维护用户造成的不一致。

7.2 广汉：LDAP Consumer

广汉 NAS 作为 Consumer 服务器，在网络畅通时接收 Provider 的 LDAP 目录数据库单向下发（用户、用户组与访问策略由 Provider 集中管理，Consumer 端不在本地新增或编辑目录对象）。用户自助密码修改是例外：广汉用户可通过受信任 LDAP 通道在本地提交自助密码修改请求，由 Provider 统一更新后再同步到 Consumer，目录对象保持一致。网络中断时 Consumer 基于已同步的目录副本承接本地认证连续，广汉用户仍可访问本地授权文件。

7.3 两地保持一致的权限逻辑

两个工厂使用一致的账号、用户组与 ACL 权限规划，使研发人员在不同站点面对相同的目录角色与访问规则。权限仍按业务需要分配，不意味着所有用户都可以访问所有研发数据。

该设计的价值包括：

• 降低重复账号维护成本
• 减少跨工厂用户身份不一致
• 便于按研发、工艺、生产与管理员角色配置权限
• 网络中断时保留广汉本地文件访问基础

本方案的 群晖LDAP Provider Consumer 部署模式已在本客户生产环境稳定运行多年，密码修改、同步异常、备份恢复与故障切换流程已沉淀为成熟的运维 SOP，新项目按客户的网络拓扑与运维节奏做参数调整即可。

八、CAD 工作目录与 PLM 如何分工

8.1 NAS 上的 CAD 工作目录

研发人员在 NAS 共享目录中进行日常工作文件协作，包括尚在编辑、讨论或准备归档的 CAD 资料。工作目录需要稳定路径、明确权限与备份保护。

8.2 PLM 中的正式产品数据

企业已全面实施 PLM。PLM 负责更正式的产品数据与业务流程，历史图纸归档由一名授权管理员执行，确保进入正式系统的数据经过统一整理。

8.3 为什么两者长期并存

NAS 上线早于 PLM。PLM 上线后，研发现场仍会产生工作文件、项目资料、临时交换文件与 PLM 之外的文档；同时 PLM 虚拟机本身也需要独立备份。因此 NAS 继续承担文件基础设施与数据保护职责。

推荐流程可概括为：

工程师在 NAS 工作目录协作
  → 完成项目或历史图纸整理
  → 核对图号、版本、配套文件与状态
  → 交由授权管理员
  → 管理员存入 PLM 正式数据区
  → NAS 保留工作资料或按规则转入只读历史区

九、PLM 虚拟机备份

客户 PLM 运行在 UIS 超融合平台的 Windows 虚拟机中。项目使用云祺软件对 PLM 虚拟机进行备份，并将备份数据存入群晖 NAS——形成 PLM虚拟机备份案例 的典型链路。

这条备份链路的目标是保护 PLM 运行环境与虚拟机数据，与 CAD 工作目录共享、LDAP 账号是不同能力。PLM 虚拟机备份的异地保护则由哲托备份软件接力——云祺负责"备份产生"、哲托负责"异地同步"，两个软件、一条完整的 3-2-1 备份链路。

项目文档持续记录以下要素：

• 备份对象与虚拟机范围
• 备份频率与保留策略
• NAS 目标目录与容量预警
• 恢复测试时间与结果
• PLM 应用、数据库与虚拟机一致性要求

PLM 虚拟机备份目录已纳入哲托异地同步范围，按 3-2-1 备份原则 全量同步到广汉 NAS——原始 PLM 虚拟机运行于成都 UIS 超融合平台（第 1 份：生产环境）→ 云祺备份至成都 RS3618xs（第 2 份：本地备份介质）→ 哲托异地同步至广汉 RS1221+（第 3 份：异地副本），形成完整的 3-2-1 跨工厂三副本保护体系。

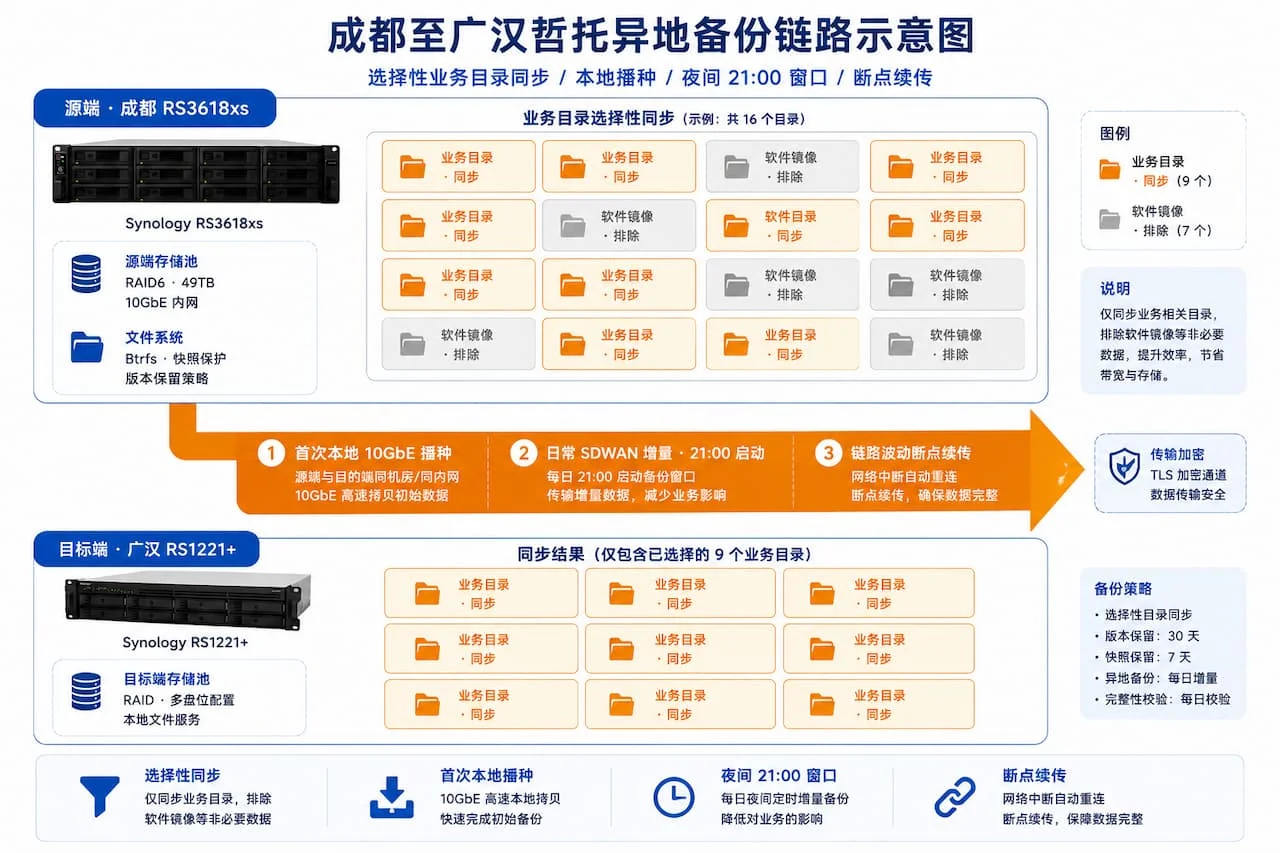

十、成都到广汉的异地备份

10.1 选型说明：为什么不用 Synology Drive ShareSync 而采用 ZetoBackup

异地同步方案的首选评估对象是 Synology 官方原厂的 Drive ShareSync——开箱即用、与 DSM 深度集成。但在经纬机械项目实测后被排除，根本原因是 Synology Drive 对单台 NAS 的"托管文件数量"有硬上限，而经纬机械十年累计的研发文件经实测对比统计已达约 3,000 万个，远超主流机型的 Drive 上限：

设备	Drive 托管文件数量上限（群晖官方规格）	经纬机械实测研发文件规模	占比 / 是否满足
成都 Synology RS3618xs	15,000,000 文件	约 30,000,000 文件	约 200%（超上限近 1 倍）❌
广汉 Synology RS1221+	5,000,000 文件	约 30,000,000 文件	约 600%（超上限 5 倍）❌

群晖官方对 Drive 文件同步限制的官方说明详见知识库白皮书 → Synology Drive 与 Drive 桌面应用程序之间文件未同步的原因（其中明确："超过 NAS 型号支持的 Drive 托管文件数量上限的文件不会被 Drive 索引、不会被 ShareSync 同步"）。

实测验证后的选型结论：

• 经纬机械研发文件十年累计实测约 3,000 万个（CAD 工作文件、历史归档、模型库、外协资料等综合）
• 成都 RS3618xs 主机如果走 Drive ShareSync，已超 1,500 万上限近 1 倍，约一半文件会被 Drive 拒绝索引与同步
• 广汉 RS1221+ 端 ShareSync 更不可行（已超 500 万上限 5 倍，约 83% 文件无法纳入同步）
• 因此项目最终采用 ZetoBackup 哲托备份软件——不受 Drive 托管文件数量限制，按业务目录粒度调度同步任务，本项目实测可承载经纬机械约 3,000 万文件的实际规模

这是「原厂功能优先 + 实测能力上限后再选企业同步软件」的工程化选型路径，避免方案设计阶段就因功能上限而需要回滚。

10.2 使用 ZetoBackup 哲托备份软件

成都到广汉的异地数据保护使用 ZetoBackup 哲托备份软件。任务从成都 RS3618xs 中选择工作与业务目录，同步备份到广汉 RS1221+——构成 NAS异地备份案例 与 成都广汉异地备份 的核心实现。

本 ZetoBackup 企业同步软件由本公司开发，可提供软件著作权登记证书：

项目	登记信息
软件名称	ZetoBackup 哲托备份软件
软件著作权登记号	2023SR1815310
证书号	软著登字第12402483号
著作权人	四川网驭数安科技有限公司

软件著作权登记材料用于核验软件名称、权利人与登记身份。

10.3 选择性保护业务目录

由于成都 NAS 容量更大，任务排除平常存放软件安装包、镜像等可重新获取或优先级较低的目录，把目标空间用于 CAD 工作文件与其他关键业务资料。

10.4 首次备份采用本地高速播种

项目初期先把广汉 RS1221+ 放置在成都经纬机械，通过万兆局域网完成首次数据备份。完成后再将设备部署到广汉，后续通过 SDWAN 传输变化数据。这避免了大量历史数据首次复制全部占用广域网链路。

10.5 每日 21:00 启动任务

日常同步任务每天 21:00 开始。SDWAN 流量策略在 21:00 至次日 7:00 为备份任务提供窗口；工作时间限制备份软件占用的带宽，优先保证正常上网与业务访问。

10.6 断点续传用于跨周完成大批量数据

在数据量较大或链路波动时，任务通过断点续传继续完成。项目曾以约一周时间完成一轮异地数据传输——该时长是本项目具体环境下的经历，不作为所有客户的固定性能承诺。

十一、本公司在该项目中承担的工作

在该项目中，本公司团队负责或持续参与：

1. 群晖 NAS 设备供货与存储配置
2. 研发与业务共享目录规划
3. 历史文件迁移与切换支持
4. 用户、用户组与 ACL 权限设计
5. 成都 Provider 与广汉 Consumer 的 LDAP 架构设计
6. PLM 虚拟机备份落地 NAS 的存储配合
7. 成都到广汉的异地备份范围、首次播种、时间窗口与带宽策略设计
8. 工作目录与软件镜像目录的备份范围筛选
9. 容量、硬盘、账号、权限与备份任务的长期运维

自 2015 年前后至今的持续服务，使项目不是一次设备交付，而是随客户研发、PLM 与双工厂架构变化不断调整的数据基础设施——这是 制造业NAS长期运维 与 制造业群晖实施案例 在本项目中的实际体现。

十二、项目形成的能力

12.1 研发文件与 PLM 之间形成清晰边界

NAS 承担工作文件共享与存储保护，PLM 承担正式产品数据与流程，历史图纸由授权管理员归档。

12.2 两个工厂使用统一身份体系

成都集中管理账号，广汉同步目录数据库并保留本地认证能力，ACL 权限逻辑保持一致——这是 双工厂文件共享案例 与 LDAP统一账号案例 的核心成果。

12.3 PLM 运行环境有独立备份落地点

云祺软件把 PLM 虚拟机备份存入 NAS，使产品数据系统具备独立于超融合生产存储的备份路径。

12.4 异地备份范围与容量匹配

不追求全量镜像，而是优先保护工作与业务目录，排除低优先级软件镜像，适配 49TB 源端与 29TB 目标端的容量差异。

12.5 大容量首次复制不挤占 SDWAN

通过万兆局域网完成首次播种，再使用 SDWAN 执行日常增量任务，降低首次上线周期与广域网压力。

12.6 夜间窗口兼顾备份与日常业务

21:00 启动任务，并按非工作时段与工作时段设置不同流量策略，减少备份对日常上网的影响。

十三、案例边界与未夸大的事项

为避免读者对项目能力产生错误理解，本案例明确以下边界：

• 群晖 NAS 没有替代 PLM——两者分工合作、长期并存
• 成都与广汉不是整机全量镜像，而是选择性工作与业务目录备份
• RAID6 不是备份，仍需要独立备份与恢复验证
• LDAP Consumer 是同步的只读目录副本：用户、用户组与访问策略的新增、修改由 Provider 统一管理；用户自助密码修改例外——可在 Consumer 端本地提交修改请求，经受信任 LDAP 通道回写 Provider 统一更新
• 云祺与哲托是两个软件、一条数据流——云祺负责 PLM 虚拟机备份产生（成都本地落地），哲托负责异地传输（成都→广汉），共同实现 3-2-1 备份原则
• PLM 虚拟机备份目录已纳入哲托异地同步范围，按 3-2-1 备份原则同步到广汉 NAS，形成跨工厂三副本保护
• 案例中的容量、传输周期与时间窗口来自该客户环境，不作为其他项目的固定性能承诺

十四、对其他制造企业的参考价值

本 真实制造业NAS案例 适合以下企业参考：

• 已有共享盘和 CAD 文件，但准备未来上线 PDM/PLM
• PLM 已经上线，仍需管理工作文件、历史资料与系统备份
• 总厂与分厂需要统一账号、权限与本地文件访问
• 源端数据量大，目标异地 NAS 容量有限，需要选择性保护
• SDWAN 白天承担业务流量，需要夜间备份窗口
• 希望由同一服务团队长期负责 NAS、权限、迁移、备份与运维
• 在成都、四川、重庆与德阳等西南制造业重镇有研发中心或分支工厂

本案例所代表的 成都群晖NAS案例、成都制造业NAS案例、四川制造业异地备份案例 与 德阳制造业NAS 部署经验，均可作为西南制造业客户选型参考；同行业 CAD文件管理案例、研发文件迁移案例 与 制造业NAS运维案例 的方法论沉淀，详见 → 制造业研发文件与 CAD 图纸管理解决方案 · 同行业延伸方案 → 制造业群晖 NAS 解决方案 与 制造业 Windows 文件服务器迁移群晖 NAS 方案。本项目同时也是 群晖NAS制造业案例 在跨工厂、跨城市部署的代表实例。

十五、结语：随客户成长的数据基础设施

数据基础设施的真正价值，不在于"一次性建好"，而在于能不能随客户的业务发展持续演进。从 2015 年起的 NAS 共享，到 2019 年的 RS3618xs，再到 PLM 上线后的虚拟机备份与 2025 年广汉 RS1221+ 的异地副本——本项目展示的是一条"先打基础、再叠能力、最后形成跨工厂体系"的真实路径。这也是 制造业群晖实施案例 与 制造业 NAS 长期运维 在西南制造业客户身上的具体写照。

本项目由 四川网驭数安科技有限公司（自 2013 年起 担任 Synology 群晖西南授权代理与方案集成商）自 2015 年前后至今持续实施落地，已为西南地区机械装备、自动化设备、汽车零部件、电子电气与精密加工等多分支机构客户完成企业级 NAS 项目交付与长期运维。详细配置咨询请见下方「关于本方案服务方」。
